Visão Computacional¶

Filtragem Espacial¶

Prof. Dr. Denis Mayr Lima Martins¶

Pontifícia Universidade Católica de Campinas¶

No description has been provided for this image

Entendendo Convolução¶

"Convolução é um operador linear que, a partir de duas funções dadas, resulta numa terceira que mede a soma do produto dessas funções ao longo da região subentendida pela superposição delas em função do deslocamento existente entre elas." - Wikipedia.

Caso 1D: https://antoinebrl.github.io/blog/conv1d/¶

equação convolução 1D

animação convolução 1D

Caso 2D: https://objetos.github.io/docs/demos/image_conv_vis/¶

Kernel: matriz de pesos $(w_{mn})$.

$g(x,y) = w(x,y)*f(x,y) = \sum_{s=-a}^{a}\sum_{t=-b}^{b} w(s,t)f(x-s,y-t)$

  1. Coloque o centro do kernel sobre o pixel que você está analisando.
  2. Multiplique cada elemento do kernel pelo valor do pixel correspondente na imagem (a região coberta).
  3. Some todos esses produtos para obter um único número, que se torna o novo valor desse pixel na saída.
No description has been provided for this image

Assim, a convolução é simplesmente "deslizar um pequeno molde de números sobre a imagem e calcular uma soma ponderada" em cada posição, produzindo efeitos variados dependendo do padrão escolhido para o kernel.

Propriedades da Convolução¶

Comutatividade

Associatividade

Distributividade

Associatividade com multiplicação escalar

Imports e Preparação¶

In [1]:
import cv2
import numpy as np
import matplotlib.pyplot as plt
from urllib.request import urlopen

SEED = 1234
np.random.seed(SEED)

Playground: Testando filtros imagem binária¶

In [17]:
# Cria imagem aletória
img_size = 16
rnd_img = np.random.randint(0, 2, size=(img_size,img_size),dtype=np.uint8)
In [19]:
kernel = np.array( # Define um kernel
    [[0, 0, 0],
     [0, 0, 1],
     [0, 0, 0]],
    np.float32)
resultado_img = cv2.filter2D(rnd_img, -1, kernel) # Convolução
show_images_playground(rnd_img, resultado_img, img_size)
No description has been provided for this image

Carregamento de Imagem¶

In [23]:
img = url_to_image("https://www.flickr.com/photo_download.gne?id=16504233985&secret=9f1060624e&size=q&source=photoPageEngagement")
plt.figure(figsize=(3,3))
plt.imshow(img, cmap="gray")
plt.axis("off")
plt.show()
No description has been provided for this image

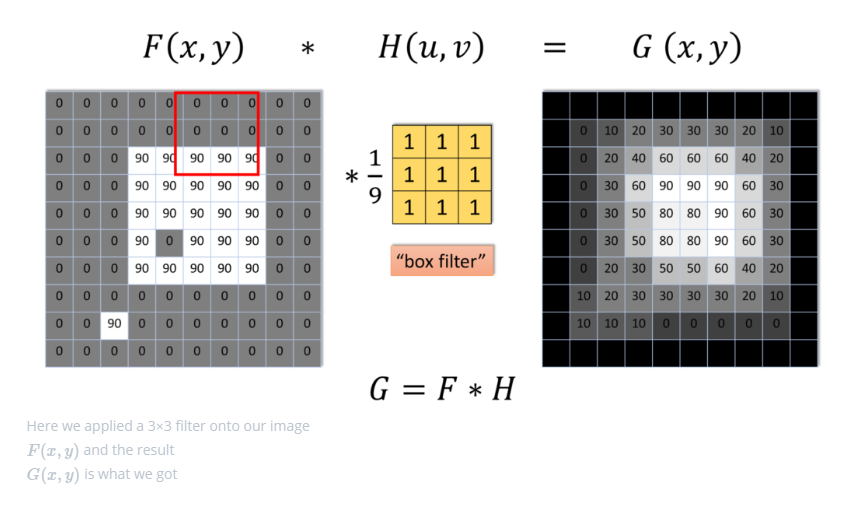

Filtro de Média¶

Utilizado para suavização da imagem.

Diminui a nitidez pela redução de fortes transições de intensidade entre os pixels.

No description has been provided for this image

Filtro de Média: Aplicação¶

In [6]:
# Define um kernel de suavização (média)
kernel = np.ones((3,3), np.float32) / 9

# Aplica a convolução com o kernel
media_img = cv2.filter2D(img, -1, kernel)

# Mostra as imagens original e suavizada
show_images(img, media_img)
No description has been provided for this image

Filtro de Média: Kernels de diferentes tamanhos¶

In [28]:
# Cria a estrutura de plots para as imagens
figure, axarr = plt.subplots(1,5, figsize=(10,10))
axarr[0].imshow(img, cmap= 'gray')
axarr[0].set_title("Imagem Original")
for cnt, size in enumerate([3, 5, 9, 15]):
  # Define um kernel de suavização (média)
  kernel = np.ones((size,size), np.float32) / (size**2)
  # Aplica a convolução com o kernel
  imagem_suavizada = cv2.filter2D(img, -1, kernel)
  # Mostra as imagens original e suavizada
  axarr[cnt+1].imshow(imagem_suavizada, cmap= 'gray')
  axarr[cnt+1].set_title(f"Kernel ({size} x {size})")
# Remove plt grid e ticks
for ax in axarr.ravel():
    ax.set_axis_off()
plt.tight_layout()
plt.show()
No description has been provided for this image

Filtro de Média: Diferentes valores de Kernel¶

In [31]:
kernel_media = np.array([
    [1, 2, 1],
    [2, 4, 2],
    [1, 2, 1],
]).astype(np.float16)
kernel_media /= kernel_media.sum()
imagem_suavizada = cv2.filter2D(img, -1, kernel_media)
figure, axarr = plt.subplots(1,2, figsize=(6,6))
axarr[0].imshow(img, cmap= 'gray')
axarr[1].imshow(imagem_suavizada, cmap= 'gray')
for ax in axarr.ravel():
    ax.set_axis_off()
plt.show()
No description has been provided for this image

Filtro Gaussiano¶

Suavização: Filtro de média ponderada, mas com seus pesos seguindo uma aproximação da distribuição gaussiana.

$G(x,y;\sigma)=\frac{1}{2\pi\sigma^{2}}\exp\!\left(-\,\frac{x^{2}+y^{2}}{2\sigma^{2}}\right)$

Note que o valor resultante para o elemento central pode ser um valor não existente na imagem original.

No description has been provided for this imageNo description has been provided for this image

Fonte da Imagem: Towards AI.

Filtro Gaussiano: Aplicação¶

In [32]:
# Suavização Gaussiana (Filtro Gaussiano)
kernel_size = (5, 5)
sigma = 1.0
# Aplica o filtro Gaussiano
blurred = cv2.GaussianBlur(img, kernel_size, sigmaX=sigma)
figure, axarr = plt.subplots(1,2, figsize=(6,6))
axarr[0].imshow(img, cmap= 'gray')
axarr[1].imshow(blurred, cmap= 'gray')
# Remove plt grid e ticks
for ax in axarr.ravel():
    ax.set_axis_off()
plt.show()
No description has been provided for this image

Filtro Gaussiano: Testando diferentes valores de $\sigma$¶

In [33]:
# Cria a estrutura de plots para as imagens
figure, axarr = plt.subplots(1,5, figsize=(10,5))
axarr[0].imshow(img, cmap= 'gray')
axarr[0].set_title("Imagem Original")
for cnt, sigma in enumerate([0.5, 1, 1.5, 2]):
  # Aplica o filtro Gaussiano
  gauss_img = cv2.GaussianBlur(img, kernel_size, sigmaX=sigma)
  # Mostra as imagens original e suavizada
  axarr[cnt+1].imshow(gauss_img, cmap= 'gray')
  axarr[cnt+1].set_title(f"Sigma: {sigma}")
  ax.set_axis_off()
# Remove plt grid e ticks
for ax in axarr.ravel():
    ax.set_axis_off()
plt.tight_layout()
plt.show()
No description has been provided for this image

Comparação: Filtro de Média versus Filtro Gaussiano¶

In [55]:
kernel_size = (5, 5)
avg_img = cv2.blur(img, kernel_size)
gaussian_img = cv2.GaussianBlur(img, kernel_size, sigmaX=1.0)
figure, axarr = plt.subplots(1,3, figsize=(8,8))
axarr[0].imshow(img, cmap= 'gray')
axarr[0].set_title("Imagem Original")
axarr[1].imshow(avg_img, cmap= 'gray')
axarr[1].set_title(f"Filtro Média {str(kernel_size).replace(',', ' x ')}")
axarr[2].imshow(gaussian_img, cmap= 'gray')
axarr[2].set_title(f"Filtro de Gaussiano {str(kernel_size).replace(',', ' x ')}")
for ax in axarr.ravel():
    ax.set_axis_off()
plt.show()
No description has been provided for this image

Filtro Mediana¶

  • Elimina picos isolados (outliers).
  • Substitui o valor de um pixel pela mediana dos valores de intensidade na vizinhança desse pixel.
No description has been provided for this image

Fonte da Imagem: ResearchGate.

Filtro Mediana: Aplicação¶

In [56]:
# Aplica filtro de mediana
median_filtered = cv2.medianBlur(img, ksize=3)
figure, axarr = plt.subplots(1,2, figsize=(8,8))
axarr[0].imshow(img, cmap= 'gray')
axarr[0].set_title("Imagem Original")
axarr[1].imshow(median_filtered, cmap= 'gray')
axarr[1].set_title("Imagem Filtrada pela Mediana")
for ax in axarr.ravel():
    ax.set_axis_off()
plt.show()
No description has been provided for this image

Filtro de Mediana: Removendo Ruído Salt-and-Pepper¶

In [58]:
def add_salt_and_pepper_noise(image, noise_ratio=0.02):
    noisy_image = image.copy()
    h, w = noisy_image.shape
    noisy_pixels = int(h * w * noise_ratio)
    for _ in range(noisy_pixels):
        row, col = np.random.randint(0, h), np.random.randint(0, w)
        if np.random.rand() < 0.5:
            noisy_image[row, col] = 0
        else:
            noisy_image[row, col] = 255
    return noisy_image

ruido_img = add_salt_and_pepper_noise(img)
In [62]:
mediana_filtrada_img = cv2.medianBlur(ruido_img, ksize=3)
figure, axarr = plt.subplots(1,3, figsize=(11,8))
axarr[0].imshow(img, cmap= 'gray')
axarr[0].set_title("Imagem Original")
axarr[1].imshow(ruido_img, cmap= 'gray')
axarr[1].set_title("Imagem Ruidosa (Salt and Pepper)")
axarr[2].imshow(mediana_filtrada_img, cmap= 'gray')
axarr[2].set_title("Imagem Filtrada pela Mediana")
# Remove plt grid e ticks
for ax in axarr.ravel():
    ax.set_axis_off()
plt.show()
No description has been provided for this image

Filtro Sobel¶

  • O filtro de Sobel é um operador discreto de derivação, projetado para estimar a magnitude do gradiente de intensidade em imagens digitais. $\rightarrow$ Combina duas convoluções separadas: uma kernel $h_x$ que responde à variação horizontal e outra $h_y$ que captura a variação vertical.
  • A combinação das respostas $\sqrt{(I * h_x)^2 + (I * h_y)^2}$ fornece uma aproximação robusta da magnitude do gradiente, enquanto o sinal de cada componente indica a direção local do aumento ou diminuição de intensidade.
  • Eficaz na detecção de bordas: Enfatiza regiões com transições rápidas de luminância. Suaviza ruídos graças à integração de ponderações gaussiana-like nos kernels.
Espectro Eletromagnético Filtro Sobel. Fonte: Digital Ocean.

Filtro Sobel: Exemplo¶

Espectro Eletromagnético Exemplo de aplicação de Filtro Sobel. Fonte: Luísa Mendes Heise @Turing Talks.

Filtro Sobel: Aplicação¶

In [66]:
sobel_img = cv2.Sobel(img, ddepth=-1, dx=1, dy=0, ksize=3)

figure, axarr = plt.subplots(1,2, figsize=(8,8))
axarr[0].imshow(img, cmap= 'gray')
axarr[0].set_title("Imagem Original")
axarr[1].imshow(sobel_img, cmap= 'gray')
axarr[1].set_title("Filtro Sobel")
for ax in axarr.ravel():
    ax.set_axis_off()
plt.show()
No description has been provided for this image

Filtro Laplaciano¶

  • O operador laplaciano é uma segunda derivada discreta que mede a divergência do gradiente de intensidade de uma imagem.
  • $Laplace(f) = \dfrac{\partial^{2} f}{\partial x^{2}} + \dfrac{\partial^{2} f}{\partial y^{2}}$
  • Captura a divergência do gradiente de intensidade de uma imagem, ou seja, quantifica as regiões onde a curvatura da luminância muda drasticamente.
  • Soma ponderada dos vizinhos diretos do pixel central, subtraindo quatro vezes seu valor.
  • Destaca pontos de mudança abrupta — bordas e cantos — mas não indica a direção dessas transições.
  • Kernels laplacianos geralmente incluem valores negativos na vizinhança e um valor igual à soma destes valores negativos no centro, mas

com sinal invertido: $$K = \begin{bmatrix}0 & -1 & 0\\ -1 & 4 & -1\\ 0 & -1 & 0\end{bmatrix}$$

Filtro Laplaciano: Aplicação¶

In [65]:
laplacean_img = cv2.Laplacian(img, ddepth=-1, ksize=3)

figure, axarr = plt.subplots(1,2, figsize=(8,8))
axarr[0].imshow(img, cmap= 'gray')
axarr[0].set_title("Imagem Original")
axarr[1].imshow(laplacean_img, cmap= 'gray')
axarr[1].set_title("Filtro Laplaciano")
for ax in axarr.ravel():
    ax.set_axis_off()
plt.show()
No description has been provided for this image

Outros Filtros¶

Prewitt

  • Operador linear de 3×3 usado para detecção de bordas.
  • Calcula aproximações das derivadas parciais ∂I/∂x e ∂I/∂y.
    $$ G_x=\begin{bmatrix}-1&0&1\\-1&0&1\\-1&0&1\end{bmatrix},\quad G_y=\begin{bmatrix}-1&-1&-1\\0&0&0\\1&1&1\end{bmatrix} $$
  • Resultado: imagem com bordas destacadas; suaviza ruído moderado, porém menos sensível que Sobel.

Outros Filtros (cont.)¶

Max (Filtro de Maxima)

  • Operador não linear que substitui cada pixel pelo maior valor dentro do vizinho definido.
  • Reduz ruído impulsivo “salt & pepper”, preservando detalhes mais claros.
  • Resultado: imagem com regiões saturadas ampliadas; pode gerar bordas suavizadas em áreas escuras.

Min (Filtro de Minima)

  • Operador não linear que substitui cada pixel pelo menor valor dentro do vizinho.
  • Útil para eliminar ruído impulsivo salt and pepper nas áreas claras.
  • Resultado: diminuição de brilho local, bordas mais suaves em regiões escuras.

Resumo¶


  • Convolução: ferramenta matemática central.
  • Filtros lineares (média, Gaussiano) oferecem suavização controlada; a separabilidade do kernel pode reduzir drasticamente o custo computacional.
  • Filtros não‑lineares (mediana, adaptativos) são essenciais para robustez contra ruído impulsivo e preservação de bordas em cenários adversos.
  • A escolha entre suavização e realce depende da aplicação: imagens médicas, visão robótica ou processamento de vídeo em tempo real.
No description has been provided for this image

Leitura Recomendada: Seções 3.4 a 3.7.
