Redes Neurais MLP para Classificação de imagens

Redes Neurais MLP para Classificação de imagens#

Visão Computacional | Prof. Dr. Denis Mayr Lima Martins

Objetivos de Aprendizagem#

Compreender a estrutura e funcionamento do perceptron clássico, incluindo sua relação com a função logística.
Analisar o Multi‑Layer Perceptron (MLP) como extensão do perceptron, destacando camadas ocultas, funções de ativação não‑lineares e topologia geral.
Descrever o algoritmo de treinamento baseado em back‑propagation e a otimização de pesos via gradiente descendente.
Compreender estratégias de validação cruzada (k‑fold) para avaliação robusta de modelos.
Discutir os conceitos de viés e variância, suas implicações na generalização e estratégias de mitigação.
Entender métodos de regularização (L1/L2, dropout) e suas aplicações práticas em redes neurais.

Neurônio Artificial#

Warren McCulloch e Walter Pitts. Criadores do primeiro modelo de neurônio artificial (1943). Fonte: History of Information.

Neurônio Artificial. Fonte: Tahseen Mulla.

Perceptron#

Primeira máquina capaz de aprender a partir de dados.
Consiste em um conjunto de pesos $\mathbf{w}\in\mathbb{R}^{m}$ associados às $m$ características (features) de entrada $\mathbf{x}$
Computa uma saída $z=\mathbf{w}^{T}\mathbf{x}+b$, onde $b$ é um viés escalar.
Aplica uma função de ativação $\sigma$ que transforma $z$. $$ \sigma(z) = \begin{cases} 0 & z\leq 0 \\ 1 & z \gt 0 \end{cases} $$

Visão Geral do Perceptron. Image Source: Sebastian Raschka.

Perceptron Learning Rule#

Dado um exemplo $(\mathbf{x},y)$, onde $y\in\{0,1\}$ é o rótulo verdadeiro, calcula‑se a predição $\hat{y}=f(z)$.
Se a predição estiver incorreta ($e=y-\hat{y}\neq 0$), os pesos e viés são ajustados na direção que reduz o erro.
$\mathbf{w}\leftarrow\mathbf{w}+\eta\,e\,\mathbf{x}$ e $b\leftarrow b+\eta\,e$, onde $\eta>0$ é a taxa de aprendizado.

Inicializa w ← 0, b ← 0
para cada época até convergência:
    para cada (x, d) em D:
        z   ← w·x + b
        ŷ  ← (z ≥ 0) ? 1 : 0          // passo unitário
        se ŷ ≠ d então                // erro de classificação
            w ← w + η(d - ŷ)x
            b ← b + η(d - ŷ)
        fim se
    fim para
fim para

Frank Rosenblatt em 1960 conectando o Mark 1 Perceptron. Fonte: Perceptron Demo.

Perceptron em Pytorch: Demo#

# Preparação dos plots
import matplotlib as mpl
import matplotlib.pyplot as plt

# Set global matplotlib parameters
mpl.rcParams['lines.linewidth'] = 1.2
mpl.rcParams['lines.markersize'] = 6
mpl.rcParams['font.size'] = 12

# Remove plot edges
mpl.rcParams['axes.spines.right'] = False
mpl.rcParams['axes.spines.top'] = False

mpl.rcParams['axes.grid'] = True
mpl.rcParams['axes.grid.axis'] = 'y'
mpl.rcParams['grid.alpha'] = 0.3

A module that was compiled using NumPy 1.x cannot be run in
NumPy 2.2.5 as it may crash. To support both 1.x and 2.x
versions of NumPy, modules must be compiled with NumPy 2.0.
Some module may need to rebuild instead e.g. with 'pybind11>=2.12'.

If you are a user of the module, the easiest solution will be to
downgrade to 'numpy<2' or try to upgrade the affected module.
We expect that some modules will need time to support NumPy 2.

Traceback (most recent call last):  File "<frozen runpy>", line 198, in _run_module_as_main
  File "<frozen runpy>", line 88, in _run_code
  File "/opt/anaconda3/lib/python3.11/site-packages/ipykernel_launcher.py", line 17, in <module>
    app.launch_new_instance()
  File "/opt/anaconda3/lib/python3.11/site-packages/traitlets/config/application.py", line 992, in launch_instance
    app.start()
  File "/opt/anaconda3/lib/python3.11/site-packages/ipykernel/kernelapp.py", line 701, in start
    self.io_loop.start()
  File "/opt/anaconda3/lib/python3.11/site-packages/tornado/platform/asyncio.py", line 195, in start
    self.asyncio_loop.run_forever()
  File "/opt/anaconda3/lib/python3.11/asyncio/base_events.py", line 607, in run_forever
    self._run_once()
  File "/opt/anaconda3/lib/python3.11/asyncio/base_events.py", line 1922, in _run_once
    handle._run()
  File "/opt/anaconda3/lib/python3.11/asyncio/events.py", line 80, in _run
    self._context.run(self._callback, *self._args)
  File "/opt/anaconda3/lib/python3.11/site-packages/ipykernel/kernelbase.py", line 534, in dispatch_queue
    await self.process_one()
  File "/opt/anaconda3/lib/python3.11/site-packages/ipykernel/kernelbase.py", line 523, in process_one
    await dispatch(*args)
  File "/opt/anaconda3/lib/python3.11/site-packages/ipykernel/kernelbase.py", line 429, in dispatch_shell
    await result
  File "/opt/anaconda3/lib/python3.11/site-packages/ipykernel/kernelbase.py", line 767, in execute_request
    reply_content = await reply_content
  File "/opt/anaconda3/lib/python3.11/site-packages/ipykernel/ipkernel.py", line 429, in do_execute
    res = shell.run_cell(
  File "/opt/anaconda3/lib/python3.11/site-packages/ipykernel/zmqshell.py", line 549, in run_cell
    return super().run_cell(*args, **kwargs)
  File "/opt/anaconda3/lib/python3.11/site-packages/IPython/core/interactiveshell.py", line 3051, in run_cell
    result = self._run_cell(
  File "/opt/anaconda3/lib/python3.11/site-packages/IPython/core/interactiveshell.py", line 3106, in _run_cell
    result = runner(coro)
  File "/opt/anaconda3/lib/python3.11/site-packages/IPython/core/async_helpers.py", line 129, in _pseudo_sync_runner
    coro.send(None)
  File "/opt/anaconda3/lib/python3.11/site-packages/IPython/core/interactiveshell.py", line 3311, in run_cell_async
    has_raised = await self.run_ast_nodes(code_ast.body, cell_name,
  File "/opt/anaconda3/lib/python3.11/site-packages/IPython/core/interactiveshell.py", line 3493, in run_ast_nodes
    if await self.run_code(code, result, async_=asy):
  File "/opt/anaconda3/lib/python3.11/site-packages/IPython/core/interactiveshell.py", line 3553, in run_code
    exec(code_obj, self.user_global_ns, self.user_ns)
  File "/var/folders/p7/p37cm2fj10xgjrjj5rzdm66c0000gn/T/ipykernel_59249/40178957.py", line 2, in <module>
    import matplotlib as mpl
  File "/opt/anaconda3/lib/python3.11/site-packages/matplotlib/__init__.py", line 161, in <module>
    from . import _api, _version, cbook, _docstring, rcsetup
  File "/opt/anaconda3/lib/python3.11/site-packages/matplotlib/rcsetup.py", line 27, in <module>
    from matplotlib.colors import Colormap, is_color_like
  File "/opt/anaconda3/lib/python3.11/site-packages/matplotlib/colors.py", line 57, in <module>
    from matplotlib import _api, _cm, cbook, scale
  File "/opt/anaconda3/lib/python3.11/site-packages/matplotlib/scale.py", line 22, in <module>
    from matplotlib.ticker import (
  File "/opt/anaconda3/lib/python3.11/site-packages/matplotlib/ticker.py", line 143, in <module>
    from matplotlib import transforms as mtransforms
  File "/opt/anaconda3/lib/python3.11/site-packages/matplotlib/transforms.py", line 49, in <module>
    from matplotlib._path import (

---------------------------------------------------------------------------
AttributeError                            Traceback (most recent call last)
AttributeError: _ARRAY_API not found

---------------------------------------------------------------------------
ImportError                               Traceback (most recent call last)
Cell In[1], line 2
      1 # Preparação dos plots
----> 2 import matplotlib as mpl
      3 import matplotlib.pyplot as plt
      5 # Set global matplotlib parameters

File /opt/anaconda3/lib/python3.11/site-packages/matplotlib/__init__.py:161
    157 from packaging.version import parse as parse_version
    159 # cbook must import matplotlib only within function
    160 # definitions, so it is safe to import from it here.
--> 161 from . import _api, _version, cbook, _docstring, rcsetup
    162 from matplotlib.cbook import sanitize_sequence
    163 from matplotlib._api import MatplotlibDeprecationWarning

File /opt/anaconda3/lib/python3.11/site-packages/matplotlib/rcsetup.py:27
     25 from matplotlib import _api, cbook
     26 from matplotlib.cbook import ls_mapper
---> 27 from matplotlib.colors import Colormap, is_color_like
     28 from matplotlib._fontconfig_pattern import parse_fontconfig_pattern
     29 from matplotlib._enums import JoinStyle, CapStyle

File /opt/anaconda3/lib/python3.11/site-packages/matplotlib/colors.py:57
     55 import matplotlib as mpl
     56 import numpy as np
---> 57 from matplotlib import _api, _cm, cbook, scale
     58 from ._color_data import BASE_COLORS, TABLEAU_COLORS, CSS4_COLORS, XKCD_COLORS
     61 class _ColorMapping(dict):

File /opt/anaconda3/lib/python3.11/site-packages/matplotlib/scale.py:22
     20 import matplotlib as mpl
     21 from matplotlib import _api, _docstring
---> 22 from matplotlib.ticker import (
     23     NullFormatter, ScalarFormatter, LogFormatterSciNotation, LogitFormatter,
     24     NullLocator, LogLocator, AutoLocator, AutoMinorLocator,
     25     SymmetricalLogLocator, AsinhLocator, LogitLocator)
     26 from matplotlib.transforms import Transform, IdentityTransform
     29 class ScaleBase:

File /opt/anaconda3/lib/python3.11/site-packages/matplotlib/ticker.py:143
    141 import matplotlib as mpl
    142 from matplotlib import _api, cbook
--> 143 from matplotlib import transforms as mtransforms
    145 _log = logging.getLogger(__name__)
    147 __all__ = ('TickHelper', 'Formatter', 'FixedFormatter',
    148            'NullFormatter', 'FuncFormatter', 'FormatStrFormatter',
    149            'StrMethodFormatter', 'ScalarFormatter', 'LogFormatter',
   (...)
    155            'MultipleLocator', 'MaxNLocator', 'AutoMinorLocator',
    156            'SymmetricalLogLocator', 'AsinhLocator', 'LogitLocator')

File /opt/anaconda3/lib/python3.11/site-packages/matplotlib/transforms.py:49
     46 from numpy.linalg import inv
     48 from matplotlib import _api
---> 49 from matplotlib._path import (
     50     affine_transform, count_bboxes_overlapping_bbox, update_path_extents)
     51 from .path import Path
     53 DEBUG = False

ImportError: numpy.core.multiarray failed to import

from sklearn.datasets import make_classification
from sklearn.model_selection import train_test_split
from sklearn.preprocessing import StandardScaler
import torch

X, y = make_classification(
    n_samples=100,
    n_classes=2,
    n_features=2,
    n_clusters_per_class=1,
    n_informative=2,
    n_redundant=0,
    class_sep=1.2,
    random_state=123)

X_train, X_test, y_train, y_test = \
    train_test_split(X, y, test_size=0.3, random_state=123)

std_scaler = StandardScaler()
X_train = std_scaler.fit_transform(X_train)
X_test  = std_scaler.transform(X_test)

fig, ax = plt.subplots(1, 2, sharex=True, figsize=(7, 3))

ax[0].scatter(
    X_train[y_train==0, 0],
    X_train[y_train==0, 1],
    label='class 0',
    marker='o')
ax[0].scatter(
    X_train[y_train==1, 0],
    X_train[y_train==1, 1],
    label='class 1',
    marker='s')
ax[0].set_title("Dados de Treinamento")

ax[1].scatter(
    X_test[y_test==0, 0],
    X_test[y_test==0, 1],
    label='class 0',
    marker='o')
ax[1].scatter(
    X_test[y_test==1, 0],
    X_test[y_test==1, 1],
    label='class 1',
    marker='s')

ax[1].set_title("Dados de Teste")
ax[1].legend(loc='lower right', fontsize=8)
plt.show()

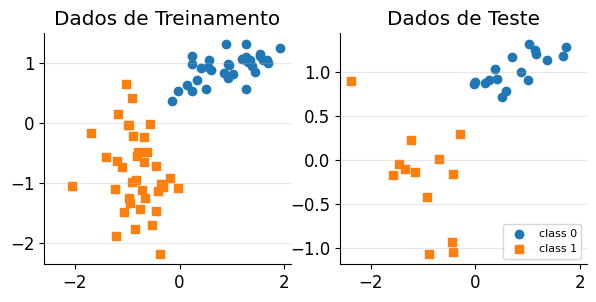

../_images/232c3a5350c92bd747d1641c6e55ea290f58c5143601fdc47f3fc0320f6b80c3.png

Perceptron em Pytorch#

Dados

def set_device(on_gpu=True):
    has_mps = torch.backends.mps.is_available()
    has_cuda = torch.cuda.is_available()
    return "mps" if (has_mps and on_gpu) \
            else "cuda" if (has_cuda and on_gpu) \
            else "cpu"

device = set_device(on_gpu=True)

class Perceptron():
    def __init__(self, num_features):
        self.num_features = num_features
        self.weights = torch.zeros(
            num_features, 1, dtype=torch.float32, device=device)
        self.bias  = torch.zeros(1, dtype=torch.float32, device=device)
        self.ones  = torch.ones(1, device=device)
        self.zeros = torch.zeros(1, device=device)

    def forward(self, x):
        linear = torch.mm(x, self.weights) + self.bias
        predictions = torch.where(linear > 0., self.ones, self.zeros)
        return predictions

    def backward(self, x, y):
        predictions = self.forward(x)
        errors = y - predictions
        return errors

    def train(self, x, y, epochs):
        for _ in range(epochs):
            for i in range(y.shape[0]):
                errors = self.backward(
                    x[i].reshape(1, self.num_features), y[i]).reshape(-1)
                self.weights += (errors * x[i]).reshape(self.num_features, 1)
                self.bias += errors

    def evaluate(self, x, y):
        predictions = self.forward(x).reshape(-1)
        accuracy = torch.sum(predictions == y).float() / y.shape[0]
        return accuracy

Treinando o Modelo#

ppn = Perceptron(num_features=2)

X_train_tensor = torch.tensor(
    X_train,
    dtype=torch.float32,
    device=device)
y_train_tensor = torch.tensor(
    y_train,
    dtype=torch.float32,
    device=device)

ppn.train(X_train_tensor, y_train_tensor, epochs=5)

print('Model parameters:')
print('\tWeights:', ppn.weights.tolist())
print('\tBias: ', ppn.bias.tolist())

Model parameters:
	Weights: [[-1.0376710891723633], [-1.455593466758728]]
	Bias:  [0.0]

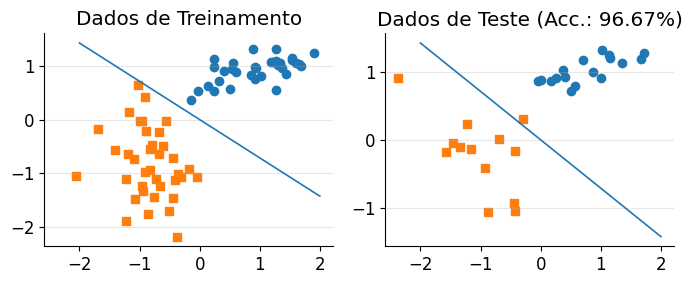

Avaliando o Modelo nos dados de Teste#

X_test_tensor = torch.tensor(
    X_test,
    dtype=torch.float32,
    device=device)
y_test_tensor = torch.tensor(
    y_test,
    dtype=torch.float32,
    device=device)

test_acc = ppn.evaluate(X_test_tensor, y_test_tensor)
print(f'Test set accuracy: {(test_acc*100):.2f}%')

Test set accuracy: 96.67%

Visualizando a Fronteira de Decisão#

w, b = ppn.weights.cpu(), ppn.bias.cpu()

x0_min = -2
x1_min = ( (-(w[0] * x0_min) - b[0])
          / w[1] )

x0_max = 2
x1_max = ( (-(w[0] * x0_max) - b[0])
          / w[1] )

fig, ax = plt.subplots(1, 2, sharex=True, figsize=(7, 3))

ax[0].plot([x0_min, x0_max], [x1_min, x1_max])
ax[1].plot([x0_min, x0_max], [x1_min, x1_max])

ax[0].scatter(X_train[y_train==0, 0], X_train[y_train==0, 1],
              label='class 0', marker='o')
ax[0].scatter(X_train[y_train==1, 0], X_train[y_train==1, 1],
              label='class 1', marker='s')
ax[0].set_title("Dados de Treinamento")

ax[1].scatter(X_test[y_test==0, 0], X_test[y_test==0, 1],
    label='class 0', marker='o')
ax[1].scatter(X_test[y_test==1, 0], X_test[y_test==1, 1],
              label='class 1', marker='s')

ax[1].set_title(f"Dados de Teste (Acc.: {test_acc*100:.2f}%)")
plt.tight_layout()
plt.show()

/Users/denismartins/.local/share/virtualenvs/hypernn-G_MaMKSj/lib/python3.11/site-packages/numpy/core/shape_base.py:65: FutureWarning: The input object of type 'Tensor' is an array-like implementing one of the corresponding protocols (`__array__`, `__array_interface__` or `__array_struct__`); but not a sequence (or 0-D). In the future, this object will be coerced as if it was first converted using `np.array(obj)`. To retain the old behaviour, you have to either modify the type 'Tensor', or assign to an empty array created with `np.empty(correct_shape, dtype=object)`.
  ary = asanyarray(ary)
/Users/denismartins/.local/share/virtualenvs/hypernn-G_MaMKSj/lib/python3.11/site-packages/numpy/core/shape_base.py:65: VisibleDeprecationWarning: Creating an ndarray from ragged nested sequences (which is a list-or-tuple of lists-or-tuples-or ndarrays with different lengths or shapes) is deprecated. If you meant to do this, you must specify 'dtype=object' when creating the ndarray.
  ary = asanyarray(ary)

../_images/5e3b8ee3b912dff0596fec2296f1264af9137401c3326322f5cdf27ec3e13b7a.png

Perceptron é um modelo flexível#

Perceptrons em outros modelos. Fonte: AI primer by Trokas.

Adaline: Adaptive Linear Neuron#

Introduzido por Widrow e Hoff em 1960.
Função de ativação linear $\sigma$.
Função de custo é o MSE $\mathcal{L}(w,b) = \frac{1}{m} \sum^m_{i=1} (y^i - \sigma(z^i))^2$.
Perceptron aprimorado: treinamento busca minimizar o MSE em vez de simplesmente corrigir classificações incorretas.
$\sigma$ linear permite o gradiente do erro seja calculado de forma contínua.
$\sigma$ é convexa, permitindo usar o algoritmo de otimização gradiente descente.

Adaline. Image Source: Sebastian Raschka.

Gradiente Descendente#

Atualização de parâmetros do modelo utilizando informação do gradiente de uma função de custo (loss) $\mathcal{L}(w,b)$: $\nabla(\mathcal{L}(w,b))$.

Ou seja, dar um passo na direção oposta do gradiente. $$\Delta w = - \eta \times \nabla_w(\mathcal{L}(w,b))$$\Delta b = - \eta \times \nabla_b(\mathcal{L}(w,b))$$

$\eta$: learning rate (tamanho do passo) Gradiente da função de custo com respeito a $w_j$ e a $b$:

\[\frac{\partial \mathcal{L}}{\partial w_j} = - \frac{1}{m} \sum_i (y^i - \sigma(z^i))x^i_j\]

\[\frac{\partial \mathcal{L}}{\partial b} = - \frac{1}{m} \sum_i (y^i - \sigma(z^i))\]

Gradiente Descendente (cont.)#

Podemos escrever a atualização de weights e bias como:

$\Delta w_j = - \eta (\frac{\partial \mathcal{L}}{\partial w_j})$
$\Delta b = - \eta (\frac{\partial \mathcal{L}}{\partial b)}$

Usamos um algoritmo para computar gradientes com base no conjunto completo de dados de treinamento e atualizar os parâmetros do modelo. Essa atualização se dá realizando um pequeno passo na direção oposta do gradiente da loss $\Delta \mathcal{L}(w,b)$.

Gradiente Descendente#

Gradiente Descendente. Fonte: Rany ElHousieny @LinkedIn.

Limitação do Perceptron#

Perceptrons podem aprender a representar portas lógicas como AND e OR (como?).

Mas e quanto à porta XOR?

Perceptron e Portas Lógicas. Fonte: Lucas Pereira.

Perceptron: Limitações#

O modelo unidimensional do Perceptron, focado em regressão ou classificação linear, é fundamentalmente restrito e incapaz de modelar relações de entrada/saída não-lineares. Problemas de classificação que não são linearmente separáveis estão além de sua capacidade
- Só pode aprender funções lineares.
- Problemas como a tarefa XOR são impossíveis de resolver.
Esta limitação motivou a introdução de camadas ocultas e funções de ativação não‑lineares
- Dá origem às redes neurais Multi‑Layer Perceptron (MLP).

Limitação do Perceptron. Image Source: Sebastian Raschka.

Funções de Ativação (Não-lineares)#

Objetivo é introduzir não-linearidades na saída de um neurônio.
- Capacidade de modelar relações complexas entre entradas e saídas.
- Forma múltiplas regiões de decisão.
A função deve ser diferenciável para permitir o cálculo dos gradientes.
Deve ser eficiente de calcular.

Funções de Ativação. Fonte: Prazan NH.

Redes Neurais: Empilhando Perceptrons#

XOR e Perceptron. Fonte: AI primer by Trokas.

MLP: Demo Visual#

Visualizando Redes Neurais no TensorFlow Playground. Fonte: Tensorflow Playground.

Redes Neurais: Empilhando Perceptrons#

Multilayer Perceptron (MLP)
Noção de camada (layer): operações parametrizadas sobre tensores.
Conceito de arquitetura: Camada de entrada, várias camadas escondidas, uma cada de saída. $$h^{(l)} = \sigma((\mathbf{W}^{(l)})^{T}\mathbf{x}^{(l)}+b^{(l)})$$

Multilayer Perceptron (MLP). Fonte: Michael Lones.

MLP: Treinamento#

O procedimento de treinamento do MLP pode ser resumido em três etapas simples:

A partir da camada de entrada, propagamos adiante (“feed‑forward”) os padrões dos dados de treinamento através da rede para gerar uma saída.
Com base na saída da rede, calculamos a perda (loss) que queremos minimizar usando uma função de perda que descreveremos mais adiante.
Propagamos a loss para trás (back‑propagation), determinamos sua derivada em relação a cada peso e viés da rede, e atualizamos o modelo.

Por fim, após repetirmos essas três etapas por múltiplas épocas e aprendermos os parâmetros de peso e viés do MLP, usamos a propagação adiante para calcular a saída da rede e aplicamos uma função de limiar (threshold) para obter as classes previstas.

MLP: Feed-forward#

Vamos analisar passo a passo a propagação adiante para gerar uma saída a partir dos padrões presentes nos dados de treinamento. Como cada unidade da camada oculta está conectada a todas as unidades das camadas de entrada, primeiro calculamos a unidade de ativação da camada oculta $a_1^{(h)}$ da seguinte forma:

\[ z_1^{(h)} = x_1^{(\text{in})}w_{1,1}^{(h)} + x_2^{(\text{in})}w_{1,2}^{(h)} + \ldots + x_m^{(\text{in})}w_{1,m}^{(h)} \]

\[ a_1^{(h)} = \sigma(z_1^{(h)}) \]

Aqui, $z_1^{(h)}$ é a entrada líquida (net input) e $\sigma(.)$ é a função de ativação, que deve ser diferenciável para permitir o aprendizado dos pesos que conectam os neurônios por meio de uma abordagem baseada em gradiente. Para resolver problemas complexos, como classificação de imagens, precisamos de funções de ativação não lineares no nosso modelo MLP; um exemplo comum é a função sigmoide (logística):

\[ \sigma(z) = \frac{1}{1 + e^{-z}} \]

A função sigmoide é uma curva em forma de S que mapeia a entrada líquida $z$ para uma distribuição logística no intervalo de 0 a 1, cruzando o eixo $y$ quando $z = 0$.

MLP: Feed-Forward (cont.)#

Escrevemos a ativação em uma forma mais compacta e vetorizada (para evitar loops): $$ z^{(h)} = x^{(\text{in})}W^{(h)T} + b^{(h)} $$

\[ a^{(h)} = \sigma(z^{(h)}) \]

Aqui, $x^{(\text{in})}$ é o nosso vetor de características de dimensão $1\times m$.
$W^{(h)}$ é uma matriz de pesos de dimensão $d\times m$, onde $d$ representa o número de unidades na camada oculta; consequentemente, a matriz transposta $W^{(h)T}$ tem dimensão $m\times d$.
O vetor de viés $b^{(h)}$ contém $d$ unidades de bias (uma para cada nó oculto).

Após a multiplicação matricial‑vetorial, obtemos o vetor de entrada líquida $\;z^{(h)}\;$ de dimensão $1\times d$, que será usado para calcular a ativação $a^{(h)} \in \mathbb{R}^{1\times d}$.

MLP: Feed-Forward (cont.)#

Podemos generalizar este cálculo para os $n$ exemplos do conjunto de treinamento:

\[ Z^{(h)} = X^{(\text{in})}W^{(h)T} + b^{(h)} \]

Neste caso, $X^{(\text{in})}$ passa a ser uma matriz $n\times m$; a multiplicação matricial resulta em uma matriz de entrada líquida $\;Z^{(h)}\;$ de dimensão $n\times d$. Por fim, aplicamos a função de ativação $\sigma(\cdot)$ a cada elemento da matriz de entrada líquida para obter a matriz de ativação $n\times d$ na camada seguinte (aqui, a camada de saída):

\[ A^{(h)} = \sigma(Z^{(h)}) \]

De maneira análoga, podemos escrever a ativação da camada de saída em forma vetorizada para múltiplos exemplos:

\[ Z^{(\text{out})} = A^{(h)}W^{(\text{out})T} + b^{(\text{out})} \]

Aqui multiplicamos a transposta da matriz $t\times d$ $W^{(\text{out})}$ (onde $t$ é o número de unidades de saída) pela matriz $n\times d$ $A^{(h)}$, e somamos o vetor de viés de dimensão $t$, $b^{(\text{out})}$, obtendo a matriz $Z^{(\text{out})}$ de dimensão $n\times t$. (As linhas desta matriz representam as saídas para cada exemplo.)

Por fim, aplicamos a função sigmoide para obter o valor contínuo da saída do nosso modelo:

\[ A^{(\text{out})} = \sigma(Z^{(\text{out})}) \]

Componentes de uma Rede Neural#

Arquitetura: Camadas, parâmetros, neurônios e conexões
Função de ativação
Função de custo/perda (loss)
Otimizador

MLP em PyTorch#

Vamos criar uma MLP simples para classificar dados do problema XOR.
A rede recebe 2 entradas, possui 5 neurônios na camada escondida e 1 neurônio na camada de saída.

import numpy as np
import matplotlib.pyplot as plt
import seaborn as sns
import pandas as pd
import torch
from torch import nn
import torch.optim as optim

def make_xor_dataset(n_per_blob=50, stddev=0.3, random_state=0):
    # Source: https://colab.research.google.com/github/tufts-ml-courses/cs135-25s-assignments/blob/main/labs/day11-NeuralNets.ipynb#scrollTo=gqa0ujlzw_fo
    random_state = np.random.RandomState(random_state)
    cov_22 = np.square(stddev) * np.eye(2)
    x_00 = random_state.multivariate_normal([-1, -1], cov_22, size=n_per_blob)
    x_01 = random_state.multivariate_normal([-1, +1], cov_22, size=n_per_blob)
    x_10 = random_state.multivariate_normal([+1, -1], cov_22, size=n_per_blob)
    x_11 = random_state.multivariate_normal([+1, +1], cov_22, size=n_per_blob)

    N = n_per_blob * 4
    x_N2 = np.vstack([x_00, x_11, x_01, x_10])
    assert x_N2.shape == (N, 2)

    y_N = np.hstack([np.ones(N//2), np.zeros(N//2)]).astype(np.int32)
    assert y_N.shape == (N,)

    # Shuffle the order
    perm_ids = random_state.permutation(N)
    x_N2 = x_N2[perm_ids].copy()
    y_N = y_N[perm_ids].copy()

    return x_N2, y_N

X, y = make_xor_dataset(n_per_blob=1000)

X = torch.from_numpy(X).type(torch.float)
y = torch.from_numpy(y).type(torch.float)

dataset = pd.DataFrame(X, columns=["x1", "x2"])
dataset["y"] = y
dataset.head(5)

	x1	x2	y
0	-1.018523	-1.134051	1.0
1	0.988928	-0.629781	0.0
2	1.263018	-1.451490	0.0
3	-1.129139	-0.655186	1.0
4	1.053061	-1.202237	0.0

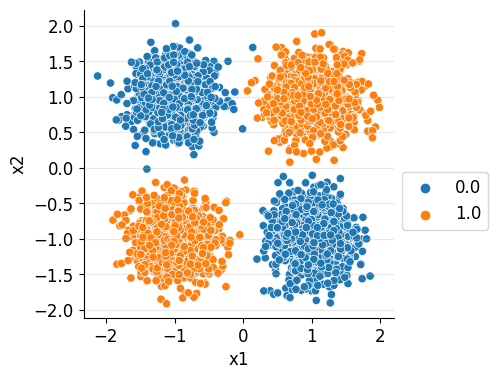

plt.figure(figsize=(4,4))
sns.scatterplot(data=dataset, x="x1", y="x2", hue="y")
plt.legend(bbox_to_anchor=(1.0, 0.5))
sns.despine()

../_images/bf8e38c3f11f23bfb5460e3bdbe58695f939eef3d378ca77a228a4a5417ad9de.png

# Split data into train and test sets
from sklearn.model_selection import train_test_split

X_train, X_test, y_train, y_test = train_test_split(X,
                                                    y,
                                                    test_size=0.2,
                                                    random_state=42)
len(X_train), len(X_test), len(y_train), len(y_test)

(3200, 800, 3200, 800)

class LinearMLP(nn.Module):
    def __init__(self):
        super().__init__()
        self.layer_1 = nn.Linear(in_features=2, out_features=5)
        self.layer_2 = nn.Linear(in_features=5, out_features=1)

    def forward(self, x):
        hidden = self.layer_1(x)
        logits = self.layer_2(hidden)
        return logits

model = LinearMLP()
num_parameters = sum(p.numel() for p in model.parameters() if p.requires_grad)
print(f"Num. Parâmetros no modelo:", num_parameters)
model

Num. Parâmetros no modelo: 21

LinearMLP(
  (layer_1): Linear(in_features=2, out_features=5, bias=True)
  (layer_2): Linear(in_features=5, out_features=1, bias=True)
)

y_logits = model(X_train)[:5]
y_logits

tensor([[ 0.7329],
        [ 0.0526],
        [-0.1272],
        [-0.0342],
        [ 0.7385]], grad_fn=<SliceBackward0>)

# Sigmoid para transformar logits em probabilidade
y_pred_probas = torch.sigmoid(y_logits)
y_pred_probas

tensor([[0.6754],
        [0.5131],
        [0.4682],
        [0.4915],
        [0.6767]], grad_fn=<SigmoidBackward0>)

# Round para transformar probas em rótulos (labels)
y_hat = torch.round(y_pred_probas)
y_hat

tensor([[1.],
        [1.],
        [0.],
        [0.],
        [1.]], grad_fn=<RoundBackward0>)

# Verificando se o modelo acertou
print(torch.eq(y_hat.squeeze(), y[:5].squeeze()))

tensor([ True, False,  True, False, False])

def accuracy_fn(y_true, y_pred):
    correct = torch.eq(y_true, y_pred).sum().item()
    acc = (correct / len(y_pred)) * 100
    return acc

from tqdm.notebook import trange

def train_model(epochs, X, y, model):
    loss_function = nn.BCELoss()
    optimizer = optim.SGD(model.parameters(), lr=0.03)

    ep_loss = [0.]*epochs
    with trange(epochs, desc="Training", leave=False) as tepoch:
        for epoch in range(epochs):
            model.train()
            y_logits = model(X).squeeze() # Remove dimensão extra
            y_probas = torch.sigmoid(y_logits) # Logits -> Probas
            y_hat = torch.round(y_probas) # Probas -> Labels

            loss = loss_function(y_probas, y)
            ep_loss[epoch] = loss.item()

            acc = accuracy_fn(y, y_hat)

            optimizer.zero_grad()
            loss.backward()
            optimizer.step()

            model.eval()
            tepoch.set_postfix(loss=loss.item(), train_acc=acc)
            tepoch.update(1)
    epoch_ticks = [i+1 for i in range(epochs)]
    plt.figure(figsize=(4,3))
    sns.lineplot(x=epoch_ticks, y=ep_loss)
    plt.xlabel('Epoch')
    plt.ylabel('Loss')
    plt.title("Comportamento da Loss")
    sns.despine()
    plt.show()

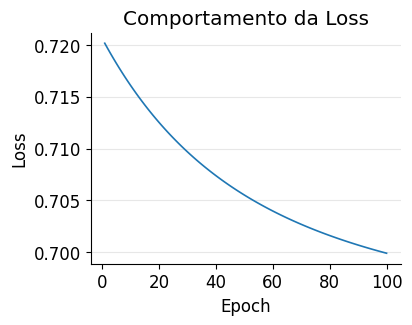

torch.manual_seed(42)
EPOCHS = 100
train_model(EPOCHS, X_train, y_train, model)

../_images/409c115adc2ea6680e2c4cd5357cf96c37f83582b6154297ca0da0f94f752a38.png

from sklearn.metrics import classification_report

model.eval()
with torch.inference_mode():
    y_pred = torch.round(torch.sigmoid(model(X_test).squeeze()))
    y_pred = y_pred.detach().numpy()

    print(classification_report(y_test, y_pred))

              precision    recall  f1-score   support

         0.0       0.49      0.49      0.49       403
         1.0       0.48      0.48      0.48       397

    accuracy                           0.48       800
   macro avg       0.48      0.48      0.48       800
weighted avg       0.48      0.48      0.48       800

# Modelo Não-Linear
class NonLinearMLP(nn.Module):
    def __init__(self):
        super().__init__()
        self.layer_1 = nn.Linear(in_features=2, out_features=5)
        self.layer_2 = nn.Linear(in_features=5, out_features=1)
        self.relu = nn.ReLU()

    def forward(self, x):
        z_1 = self.layer_1(x)
        h_1 = self.relu(z_1)
        z_2 = self.layer_2(h_1)
        return z_2

model = NonLinearMLP()
num_parameters = sum(p.numel() for p in model.parameters() if p.requires_grad)
print(f"Num. Parâmetros no modelo:", num_parameters)
model

Num. Parâmetros no modelo: 21

NonLinearMLP(
  (layer_1): Linear(in_features=2, out_features=5, bias=True)
  (layer_2): Linear(in_features=5, out_features=1, bias=True)
  (relu): ReLU()
)

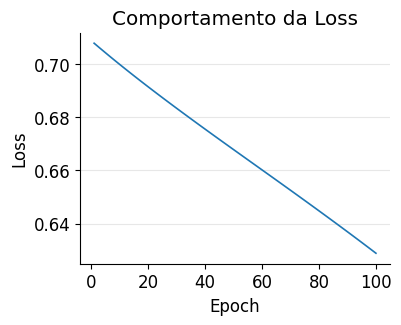

train_model(EPOCHS, X_train, y_train, model)

model.eval()
with torch.inference_mode():
    y_pred = torch.round(torch.sigmoid(model(X_test).squeeze()))
    y_pred = y_pred.detach().numpy()

    print(classification_report(y_test, y_pred))

../_images/090b83659bda5d53cbbf88d67c96031d921f1339f0697d82ac617b579df5f30c.png

              precision    recall  f1-score   support

         0.0       0.65      1.00      0.79       403
         1.0       0.99      0.47      0.63       397

    accuracy                           0.73       800
   macro avg       0.82      0.73      0.71       800
weighted avg       0.82      0.73      0.71       800

MLP para o MNIST dataset#

A MLP que vamos construir vai tomar como entrada os 764 pixels de cada imagem individualmente. Demo: ML4A.

Camada de Entrada da MLP para o MNIST dataset. Dígitos são imagens de 28x28 pixels (ou seja, 784 dimensões). Fonte: ML4A.

MLP MNIST: Tutorial Visual (YouTube)#

from IPython.display import YouTubeVideo
YouTubeVideo("aircAruvnKk", width=600, height=350)

MLP e MNIST em Pytorch#

from torchvision import datasets
import torchvision.transforms as transforms
import torch.utils.data as data

# Número de processos para o dataloader
NUM_WORKERS = 0
# Quantas amostras (imagens) por batch
BATCH_SIZE = 128
# Converte dados em tensores
transform = transforms.ToTensor()

# Carrega dados de treino e teste
train_data = datasets.MNIST(root='data', train=True,
    download=True, transform=transform)
test_data = datasets.MNIST(root='data', train=False,
    download=True, transform=transform)

# Cria dataset de validação
VALIDATION_SIZE = 0.1
n_train_examples = int(len(train_data) * VALIDATION_SIZE)
n_valid_examples = len(train_data) - n_train_examples

train_data, valid_data = data.random_split(
    train_data, [n_train_examples, n_valid_examples])

# Data Loaders
train_loader = torch.utils.data.DataLoader(train_data, shuffle=True,
   batch_size=BATCH_SIZE, num_workers=NUM_WORKERS)
valid_loader = torch.utils.data.DataLoader(valid_data,
   batch_size=BATCH_SIZE, num_workers=NUM_WORKERS)
test_loader = torch.utils.data.DataLoader(test_data,
  batch_size=BATCH_SIZE, num_workers=NUM_WORKERS)

Arquitetura da Rede Neural#

import torch.nn as nn
import torch.nn.functional as F

class MLPNet(nn.Module):
    def __init__(self):
        super(MLPNet, self).__init__()
        self.flatten = nn.Flatten()
        # input layer
        self.fc1 = nn.Linear(28 * 28, 64)
        # linear layer (n_hidden -> hidden_2)
        self.fc2 = nn.Linear(64, 32)
        # linear layer (n_hidden -> 10)
        self.fc3 = nn.Linear(32, 10)

    def forward(self, x):
        x = self.flatten(x)
        x = F.relu(self.fc1(x))
        x = F.relu(self.fc2(x))
        x = self.fc3(x)
        return x

Função de Custo/Loss para Classificação#

Cross‑Entropy Loss: $\mathcal{L}(\mathbf{y},\hat{\mathbf{y}})= -\sum_{k=1}^{K} y_k\,\log(\hat y_k)$
Intuição
- Mede a divergência entre o vetor de rótulos reais $y$ (ou $y_k$) e a distribuição predita $\hat{y}$.
- Penaliza fortemente previsões que atribuem baixa probabilidade ao verdadeiro rótulo.
Propriedades importantes
- Não‑negatividade: $\mathcal{L} \ge 0$; zero apenas quando $\hat y = y$.
- Derivada simples: facilita a implementação do algoritmo de backpropagation.
Quando usar: Binária ou multiclasse quando as saídas são interpretadas como probabilidades (softmax ou sigmoid).

import torch.optim as optim

EPOCHS = 10
device = set_device(on_gpu=True)
model = MLPNet().to(device)
loss_function = nn.CrossEntropyLoss()
optimizer = optim.SGD(model.parameters(), lr=0.03)

num_parameters = sum(p.numel() for p in model.parameters() if p.requires_grad)
print(f"Num. Parâmetros no modelo:", num_parameters)

Num. Parâmetros no modelo: 52650

Loop de Treinamento#

Pytorch training Loop. Fonte: Daniel Bourke.

from IPython.display import YouTubeVideo
YouTubeVideo("Nutpusq_AFw", width=600, height=350)

def correct(output, target):
    predicted_digits = output.argmax(1)                            # Posição com maior valor da saída
    correct_ones = (predicted_digits == target).type(torch.float)  # 1.0 se acertou, 0.0 caso contrário
    return correct_ones.sum().item()                               # Conta o número de acertos

def train_model_mini_batch(data_loader, model, loss_function, optimizer):
    model.train()

    num_batches = len(data_loader)
    num_items = len(data_loader.dataset)

    total_loss = 0
    total_correct = 0
    for data, target in data_loader:
        # Copy data and targets to GPU
        data = data.to(device)
        target = target.to(device)

        # Do a forward pass
        output = model(data)

        # Calculate the loss
        loss = loss_function(output, target)
        total_loss += loss

        # Count number of correct digits
        total_correct += correct(output, target)

        # Backpropagation
        optimizer.zero_grad()
        loss.backward()
        optimizer.step()

    train_loss = total_loss/num_batches
    accuracy = total_correct/num_items
    print(f"{train_loss:7f}\t|\t {accuracy:.2%}")

%%time

print("Epoch\t|\tAvg. Loss\t|\tAccuracy")
for epoch in range(EPOCHS):
    print(f"{epoch+1}\t|\t", end=" ")
    train_model_mini_batch(train_loader, model, loss_function, optimizer)

Epoch	|	Avg. Loss	|	Accuracy
|	 2.295317	|	 10.82%
|	 2.246656	|	 23.77%
|	 2.155340	|	 43.27%
|	 1.960779	|	 53.75%
|	 1.612798	|	 62.15%
|	 1.236662	|	 69.22%
|	 0.978333	|	 74.67%
|	 0.813973	|	 79.18%
|	 0.702173	|	 81.78%
|	 0.622700	|	 83.23%
CPU times: user 3.18 s, sys: 415 ms, total: 3.59 s
Wall time: 5.79 s

Verificando desempenho no dataset de validação#

from tqdm.notebook import trange
def train_model_mini_batch_with_validation(epochs, train_loader, valid_loader, model, loss_function, optimizer):
    tr_loss = [0.]*epochs
    val_loss = [0.]*epochs

    with trange(epochs, desc="Training", leave=False) as tepoch:
        for epoch in range(epochs):
            model.train()
            train_total_loss = 0.0
            total_correct = 0.0


            for data, target in train_loader:
                # Copia dados para o device (ex.: GPU)
                data = data.to(device)
                target = target.to(device)

                # Forward pass
                output = model(data)

                # Calcula loss
                loss = loss_function(output, target)
                train_total_loss += loss.item()

                # Conta acertos
                total_correct += correct(output, target)

                # Backward pass: Backpropagation
                optimizer.zero_grad()
                loss.backward()
                optimizer.step()

            avg_tr_loss = train_total_loss / len(train_loader)
            tr_loss[epoch] = avg_tr_loss
            training_accuracy = total_correct / len(train_loader.dataset) * 100

            # Validation phase
            model.eval()  # Set the model to evaluation mode
            val_total_loss = 0.0
            val_total_correct = 0


            with torch.no_grad():
                for data, target in valid_loader:
                    data = data.to(device)
                    target = target.to(device)

                    # Forward pass
                    output = model(data)

                    # Calcula loss
                    loss = loss_function(output, target)
                    val_total_loss += loss.item()

                    # Conta acertos
                    val_total_correct += correct(output, target)

            avg_val_loss = val_total_loss / len(valid_loader)
            val_loss[epoch] = avg_val_loss
            validation_accuracy = val_total_correct / len(valid_loader.dataset) * 100
            tepoch.set_postfix(train_loss=avg_tr_loss, train_acc=training_accuracy, val_loss=avg_val_loss, val_acc=validation_accuracy)
            tepoch.update(1)

    epoch_ticks = [i+1 for i in range(epochs)]

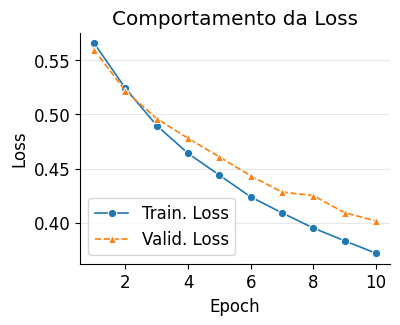

    plt.figure(figsize=(4,3))
    sns.lineplot(x=epoch_ticks, y=tr_loss, marker="o", label="Train. Loss" )
    sns.lineplot(x=epoch_ticks, y=val_loss, marker="^", linestyle="--", label="Valid. Loss")
    plt.xlabel('Epoch')
    plt.ylabel('Loss')
    plt.title("Comportamento da Loss")
    plt.legend(loc='lower left')
    sns.despine()
    plt.show()

train_model_mini_batch_with_validation(EPOCHS, train_loader, valid_loader, model, loss_function, optimizer)

../_images/9768dcf6407adf1f52542ee4aa742f553d01f8015fc869596e9147cbe7a8c70b.png

Testando o Modelo#

Avaliar se o modelo generaliza bem para dados que não foram vistos pela rede durante o treinamento (unseen data).
Importante: usar model.eval() para configurar o modelo em evaluation mode.

def get_predictions(model, iterator, device):
    model.eval()
    images, labels, probs = [], [], []
    with torch.no_grad():
        for (x, y) in iterator:
            x = x.view(-1, 28*28).to(device)
            y = y.to(device)

            y_pred = model(x)
            y_prob = F.softmax(y_pred, dim=-1)

            images.append(x.cpu())
            labels.append(y.cpu())
            probs.append(y_prob.cpu())
    images = torch.cat(images, dim=0)
    labels = torch.cat(labels, dim=0)
    probs = torch.cat(probs, dim=0)

    return images, labels, probs

Função de Ativação na Camada de Saída#

Camada de Saída com Softmax: Cabeça de Classificação (Classification Head)
Propósito principal: Converter vetores de logits (saída da última camada escondida) $z \in \mathbb{R}^{K}$ em uma distribuição de probabilidade sobre $K$ classes.
Definição matemática: $\sigma(z)_k = \frac{\exp(z_k)}{\sum_{j=1}^{K} \exp(z_j)}, \qquad k=1,\dots ,K$
Cada componente fica no intervalo $(0,1)$ e a soma totaliza $1$.
Derivada simples: $ \frac{\partial \sigma(z)_i}{\partial z_j} = \sigma(z)_i (\delta_{ij} - \sigma(z)_j)$, onde $\delta_{ij}$ é a função indicadora.
Junto com a loss Cross‑Entropy, forma o padrão ouro “Softmax + Cross‑Entropy”.

Função Softmax para classificação. Fonte: Abhisek Jana.

images, labels, probs = get_predictions(model, test_loader, device)
pred_labels = torch.argmax(probs, 1)

import sklearn.metrics as mtr
import seaborn as sns

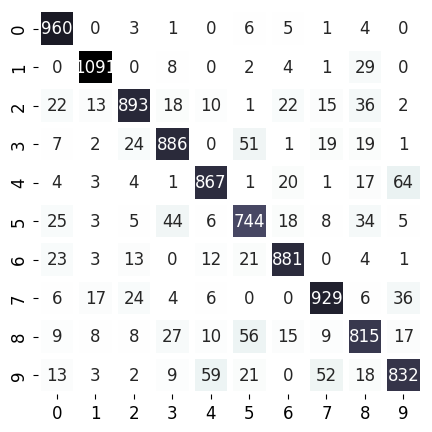

fig = plt.figure(figsize=(7, 5))
ax = fig.add_subplot(1, 1, 1)
cm = mtr.confusion_matrix(labels, pred_labels)
sns.heatmap(
    cm, annot=True, fmt='d', cmap='bone_r', cbar=False,
    square=True, linewidths=3, linecolor="w", ax=ax)
plt.show()

../_images/bbc5933611ba7a5096464ae551533ee5f7812a4c65a6d284d5bf702f587839d0.png

pred_labels.shape

torch.Size([10000])

import numpy as np

dataiter = iter(test_loader)
images, labels = next(dataiter)
images = images.view(-1, 28*28).to(device)
labels = labels.to(device)

output = model(images)
_, preds = torch.max(output, 1)
images = images.cpu()

fig = plt.figure(figsize=(3, 3))
for idx in np.arange(20):
    ax = fig.add_subplot(4, int(20/4), idx+1, xticks=[], yticks=[])
    ax.imshow(images[idx].view(28,28), cmap='gray')
    ax.set_title("{} ({})".format(str(preds[idx].item()), str(labels[idx].item())),
                 color=("green" if preds[idx]==labels[idx] else "red"))
plt.tight_layout()
plt.show()

../_images/e6f1daee9b1fa5056018b86b39aadabbfe02d78a411f2d2f69a5309ee7f42f33.png

Salvando o modelo#

torch.save(model.state_dict(), "mlp-mnist-model.pth")

Carregando o modelo#

model = MLPNet()
model.load_state_dict(torch.load("mlp-mnist-model.pth"))
model.eval();

Resumo#

Perceptron: Modelo linear + função de ativação (step/sigmoid).
Algoritmo de aprendizagem: ajuste dos pesos com base no erro.
Multi‑Layer Perceptron (MLP): Estrutura em camadas: entrada → múltiplas camadas ocultas → saída.
Ativações não‑lineares (ReLU, tanh, sigmoid) permitem modelar funções complexas.
Treinamento de Redes Neurais
- Função de perda: Cross‑Entropy (classificação) ou MSE (regressão).
- Otimizadores: SGD, Adam, RMSProp; ajustes de taxa de aprendizado.
- Backpropagation: cálculo eficiente de gradientes via cadeia da regra (próxima aula).
Exercício: Experimente diferentes arquiteturas (número de camadas, neurônios).
Mateiral adicional: Perceptron - YouTube

Leitura Recomendada: Capítulo 6.

Redes Neurais MLP para Classificação de imagens

Contents

Redes Neurais MLP para Classificação de imagens#

Objetivos de Aprendizagem#

Neurônio Artificial#

Perceptron#

Perceptron Learning Rule#

Perceptron em Pytorch: Demo#

Perceptron em Pytorch#

Treinando o Modelo#

Avaliando o Modelo nos dados de Teste#

Visualizando a Fronteira de Decisão#

Perceptron é um modelo flexível#

Adaline: Adaptive Linear Neuron#

Gradiente Descendente#

Gradiente Descendente (cont.)#

Gradiente Descendente#

Limitação do Perceptron#

Perceptron: Limitações#

Funções de Ativação (Não-lineares)#

Redes Neurais: Empilhando Perceptrons#

MLP: Demo Visual#

Redes Neurais: Empilhando Perceptrons#

MLP: Treinamento#

MLP: Feed-forward#

MLP: Feed-Forward (cont.)#

MLP: Feed-Forward (cont.)#

Componentes de uma Rede Neural#

MLP em PyTorch#

MLP para o MNIST dataset#

MLP MNIST: Tutorial Visual (YouTube)#

MLP e MNIST em Pytorch#

Arquitetura da Rede Neural#

Função de Custo/Loss para Classificação#

Loop de Treinamento#

Verificando desempenho no dataset de validação#

Testando o Modelo#

Função de Ativação na Camada de Saída#

Salvando o modelo#

Carregando o modelo#

Resumo#
